FPVレースドローンの世界は、完成品を買うだけの趣味ではない。届いた箱を開ける代わりに、手で一枚一枚組み上げる。フレームにスタックを載せ、モーターを締め、配線を這わせ、ファームウェアを焼く。その工程そのものが、この趣味の本体だ。
本稿は、加藤ラジコンが「個人製作」の観点から書くFPVレースドローン自作入門である。部品の選び方から、組み立て、設定、そして最初のフライトまでを追う。完成品に頼らず、なぜ自作なのか。答えはシンプルだ。壊れたときに、自分で直せるからだ。
なぜ自作なのか——完成品と何が違うか
図1 自作機の組み立て風景。フレームにスタックを載せ、配線を這わせる工程そのものがFPVの本体である。
完成品のレースドローンは、買ってすぐ飛べる。箱を開けて、バッテリーを挿して、ゴーグルを被って、そのままゲートを潜れる。初心者には申し分ない。だが、その気軽さの裏で、中身はブラックボックスになる。
レースはクラッシュと隣り合わせだ。ゲートに当てれば、プロペラは飛び、アームは折れる。完成品なら工場送りになる修理が、自作機なら机の上で済む。スペアのアームを数本、モーターを数個持っていれば、その場で直して次のヒートに立つ。勝負の世界では、この修復時間の差が勝敗を分ける。
さらに、自作は「なぜ飛んでいるのか」を教えてくれる。PWMでモーターの速度を決め、加速度センサとジャイロの融合で姿勢を保つ。そのメカニズムを一つずつ握っておけば、トラブルを起きたときに、まず疑うべき箇所が分かる。原因追求が早い。これは飛行技術以上に、長く続けるための力になる。
「完成品を買えば手に入るのは飛行時間だけだ。自作なら、その飛行時間のすべてが、自分自身への蓄積になる。」——加藤ラジコン編集部
部品構成——5インチ機の心臓部

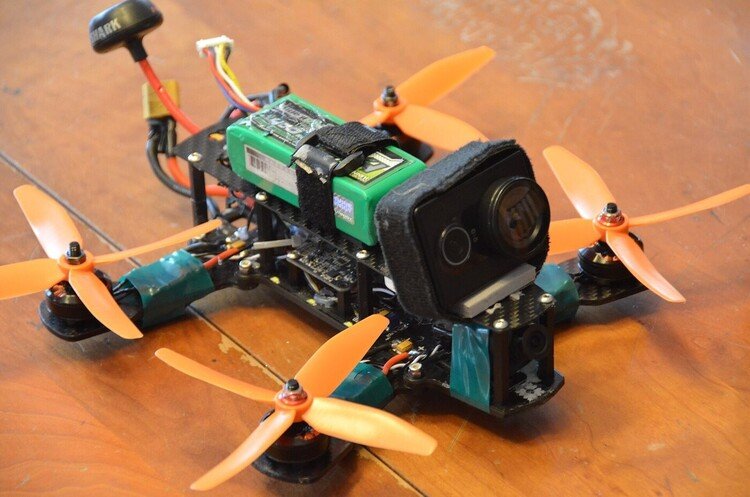

図2 5インチ機の主要部品。フレーム・モーター・ESC・フライトコントローラ・映像系・電源系の六つで機体が形になる。
レース用の機体は、大きさで呼び名が変わる。プロペラ直径が5インチなら「5インチ機」、1.5インチなら「タイニーフープ」だ。ここでは最もポピュラーな5インチ機を想定する。部品は大きく分けて六つ。フレーム、モーター、ESC、フライトコントローラ、映像系、そして電源系である。
| 部品 | 役割 | 代表的な選び方 |
|---|---|---|
| フレーム（5インチ） | 機体の骨格 | 3K/4Kカーボン、サイズ220mm前後 |
| モーター（2207級） | 推力を生む | KV値2450〜2750（4S/6S対応） |
| ESC（35A級×4 or 4in1） | モーターを駆動 | BLHeli_32 / AM32、DShot600 |
| フライトコントローラ | 姿勢演算 | F7/H7、Betaflight対応 |
| 映像系（VTX+カメラ） | 第一人称視点 | アナログ5.8GHz or HDZero/DJI O3 |
| 電源系（LiPo） | エネルギー | 4S〜6S、1300〜1500mAh |
この六つが揃えば、機体の形になる。それぞれの選定には、互換性という見えない縛りがある。モーターのKV値とバッテリーのセル数は、回転数と消費電流で直結する。ESCの定格は、モーターが瞬間に食う電流に耐えなければならない。机上でスペックを突き合わせ、納得してから買う。それが自作の作法だ。
モーターとフィールドオリエンテッドコントロール
初心者が最初に驚くのは、ドローンのモーターが「普通のモーター」ではないことだ。ブラシレスモーターにはブラシがない。整流子の代わりに、電子回路が巻線への電流を順次切り替えて回転を作る。これを電子整流（EC）という。
その制御の主流が、フィールドオリエンテッドコントロール（FOC）だ。回転子の位置を検出し、磁束と直交する方向だけに電流を流す。結果として、モーターは低回転から滑らかに、そして強力に回る。無駄な発熱を抑え、応答が鋭くなる。レースで要求される、瞬間的なパンチと回転数の高さは、この制御あってこそだ。
スポーツ向けのモーターは、サイズ2207、KV値2750前後が定番だ。ステーター径22mm、高さ7mmという意味だ。KV値は1ボルトあたりの回転数で、高いほど高速寄り、低いほどトルク寄りになる。4Sバッテリーなら2750KV、6Sなら2450KVのように、セル数に合わせて選ぶ。この組み合わせを間違えると、モーターが過熱するか、逆に非力になる。
ESCとBLHeli——火を吹く前の設定
図3 ESCと設定画面。BLHeli_32やAM32でモーターの回転方向と始動トルクを詰める。
モーターへ送る電力を担うのがESC（電子スピードコントローラ）だ。ここにも個性がある。昔はシグナルをPWMパルス幅で伝えていたが、今はDShotというデジタル信号が主流だ。プロトコルがひとつに決まることで、伝送の精度と通信レートが飛躍的に上がった。
ファームウェアはBLHeli_32やAM32が定番だ。これらの設定画面では、モーターの回る方向を逆にしたり、始動のトルクを詰めたりできる。組み立てた後に各モーターの動作を個別に確認し、方向を揃える。十字型のフレームなら、モーターの向きは対角で揃える。前2個が内回り、後2個が内回り、という具合だ。この向きを間違えると、機体は離陸直後にくるくる回ってしまう。配線で最も間違えやすい部分であり、最も初歩的な失敗でもある。
4in1と呼ばれる一枚基板にモーター駆動部を四つまとめたESCは、配線を減らす。重量を軽くし、組み立てもシンプルになる。逆に、単体ESC四つは冷却と交換のしやすさで勝る。レース機は多くの場合、軽さと簡潔さを取って4in1を選ぶ。
設定の合言葉は、とにかく「安全に」だ。プロペラを付けたまま、モーターの動作テストをしてはいけない。万一、予想と違う方向に回れば、指を切り飛ばす。組み立ての段階でも、プロペラは最後まで付けない。テストは必ずプロペラなしで行い、動作に確信が持ててから、初めて機体に羽根を生やす。この小さな手順が、長時間続ける趣味の根底を支える安全の作法である。BLHeliの画面で、モーターの回転音を聞き分けられるようになれば、あなたはもう「買う側」ではなく「作る側」の足場に立っている。
「テストは必ずプロペラなしで。予想と違う方向に回れば、指を切り飛ばす。」——FPV組み立ての安全の鉄則
フライトコントローラとBetaflight——頭脳の焼き込み
機体の頭脳がフライトコントローラ（FC）だ。ここに載るセンサが、姿勢を知るための目と耳になる。ジャイロは回転速度を、加速度センサは重力の向きを測る。この二つを高速で融合して、機体が今どちらを向いているかを常に把握する。
その上で動くのが、Betaflightに代表されるフライトソフトウェアだ。ここに、制御の「味付け」を書き込む。ピッチ・ロール・ヨーの応答レート、PIDゲイン、フィルタ設定。これらを詰めるのが、自作の醍醐味であり、また頭痛の種でもある。
設定はUSB経由で繋いだパソコン上で行う。Betaflight Configuratorは、ブラウザのように直感的な画面で、各パラメータを調整できる。機体の構成品ごとにプリセットが用意されているのも助けになる。加えて、2020年代半ばのフライトコントローラは、多くの場合F7やH7という高性能なMCUを積む。処理速度が上がり、より高度なフィルタリングや、将来のアップデートに耐える余裕を持つ。
その先に待つのが、PIDチューニングと呼ばれる職人芸だ。Pは比例、Iは積分、Dは微分。それぞれ、ずれにどれだけ強く反応するかを決める。設定が緩すぎれば機体はふわふわと落ち着かず、強すぎれば微細な振動が「オシレーション」となって顕わになる。レース機の個性は、このPIDの数値に色濃く現れる。同じ部品構成でも、設定が違えばまるで別の機体になる。プロはフライトログの波形と向き合い、一つの値ずつ詰めていく。部品を買うだけでなく、この「追い込む」作業こそが、自作の本当の報酬なのだ。
「Pは比例、Iは積分、Dは微分。設定が緩すぎれば機体はふわふわと落ち着かず、強すぎればオシレーションが顕わになる。」——PIDチューニングの基本
映像系——自分の目を空に飛ばす
図4 FPV映像系。VTXがカメラの一人称視点をゴーグルへ送る。アナログ5.8GHzかデジタル方式かを選ぶ。
FPVとはFirst Person View、一人称視点のことだ。機体に載せたカメラの映像を、地上のゴーグルで見ながら操縦する。操縦者は、まるで自分が機体そのものになったかのように、空を駆ける。
この映像を飛ばすのが、VTX（ビデオトランスミッタ）だ。アナログ方式は5.8GHz帯を使い、低遅延で安定した映像を送る。価格も手ごろで、初めての自作に最適だ。一方、HDZeroやDJI O3といったデジタル方式は、高画質でありながら遅延も低く抑え、2020年代半ばのレースシーンを大きく変えた。デジタルは美しいが、その分だけ価格は張る。
カメラとVTXは、フレームの先端に搭載する。破損しやすい最前線であり、レースでは予備を積んでおくのが常識だ。視野角と映像の鮮明さを比べて、自分の飛ばし方に合った選択をする。自分の機体の先端に何を載せるか。それは、自分の飛ばし方を選ぶことでもある。
電源と無線操縦——エネルギーと操縦の足元
エネルギーはリポバッテリーだ。レース機は4S（14.8V）から6S（22.2V）を使う。高電圧ほどパワーが出るが、その分、ESCとモーターへの要求も上がる。バッテリーのコネクタは、XT60やXT90が定番だ。大電流を流すため、接触抵抗の低い良質なコネクタを選ぶことが、発熱とトラブルを防ぐ。
操縦側は、ラジオリンクとプロポだ。2020年代半ばのレースシーンの主役は、ExpressLRS（ELRS）というオープンソースのプロトコルだ。2.4GHz帯で、500Hzを超える高レートの通信を可能にする。遅延が極小で、アンテナ一本でもごまかしが効く。従来の御三家と呼ばれた古いプロトコルに対し、ELRSは性能と価格の両面で優位に立ち、個人製作の世界を塗り替えた。
プロポから送られるのは、スティックの位置だけではない。アーム（モーターを作動させる安全スイッチ）、モード切り替え、ビープ音のスイッチ。これを機体側の受信機が受け、フライトコントローラへ渡す。無線の設定は、子機側も親機側も、自分の手で行う。ここもまた、完成品では体験できない「作る」部分だ。
組み立ての流れ——机の上の作業
図5 机の上の組み立て。カーボンの粉を吸わないための換気と手袋、指定長のネジ、はんだの一発決め。
ここまで部品を見てきた。では、実際に机の上で何をするのか。順を追ってみよう。
- フレームを組み立てる——カーボンの粉は吸わない。換気のいい場所で手袋をして。
- モーターを固定する——ネジの長さが合わないと巻線を突き破る。指定長を厳守。
- スタック（FC+ESC）を載せる——はんだはコールドジョイント厳禁。一発で決める。
- ファームウェア設定——モーター方向・バインド・アーム確認。全て終えてからプロペラ。
まずフレームを組み立てる。カーボンのアームと本体を、ネジで締めていく。このときに、カーボンの粉は呼吸しないように気をつける。作業は換気のいい場所で、手袋をして行う。次に、モーターをアームの先に固定する。ネジの長さが合わないと、ステーター内部の巻線を突き破る。必ず指定された長さを使う。
スタックとは、FCとESCを重ねた積層のことだ。これをフレーム中央に載せ、配線で各モーターへ繋ぐ。はんだ付けの精度が、そのまま機体の信頼性になる。コールドジョイント（低温接合）は、フライト中の接触不良の原因だ。きれいに、十分な熱量で、一発で決める。
配線が終わったら、ファームウェアの設定だ。モーターの方向を合わせ、受信機をバインドし、アーム（作動許可）を確認する。全ての確認が終わって、初めてプロペラを付ける。この順序を飛ばさないことが、安全に初フライトへ進む唯一の道だ。
初フライト——そして壊すことから始まる
初フライトは、広い場所で、風のない日に。GPSを積まないレース機は、一度スロットルを放せば勝手に戻ってこない。高度維持もない。完全に手動、いわゆる「アクロモード」で操る。だからこそ、最初のうちは機体を低く、ゆっくりと。
自作の世界では、壊すことは終わりではない。むしろ始まりだ。ゲートにぶつけ、アームを折り、モーターを焦がす。そのたびに、部品を注文し、机に向かう。何を直したか、なぜ壊れたか。その記録が、次の機体をより強くする。
レースの世界に足を踏み入れるなら、最初に覚えるべきは「飛ばす」ことより「直す」ことだ。部品の互換性を読み、はんだごてを握り、ファームウェアを焼く。これらの全ては、買ってきた完成品では決して手に入らない。2026年の今、FPVレースドローンの自作は、個人が手に入れられる最も実用的なメカトロ工作の一つだ。机の上で始まり、空の上で終わる。その距離が、この趣味の面白さである。
この記事で得たもの——そして次に何を組むか
ここまでで、5インチ機を一から組むための六つの部品と、それぞれの選定ルール、そして組み立てと最初のフライトまでの流れを追った。完成品を買えば手に入るのは飛行時間だけだ。自作なら、その飛行時間のすべてが、部品の互換性を読み、はんだごてを握り、ファームウェアを焼いた自分自身への蓄積になる。
次に挑むなら、6S化によるパワー寄せ、HDZeroやDJI O3へのデジタル映像化、あるいはサブ250gのタイニーフープで室内練習を重ねる道もある。どれを選んでも、この機体で覚えた「直すことから始まる」姿勢はそのまま生きる。机の上で始まり、空の上で終わる。その往復こそが、FPV自作の報酬である。
